1.6T 矽光模組採用 3nm DSP 降低功耗
Coherent 的 1.6T DR8 展示結合 200G 電與光通道及 3nm DSP,目標將 DSP 功耗降低超過 20%,回應 AI 機房限制。
每通道 200G 的 1.6T 設計

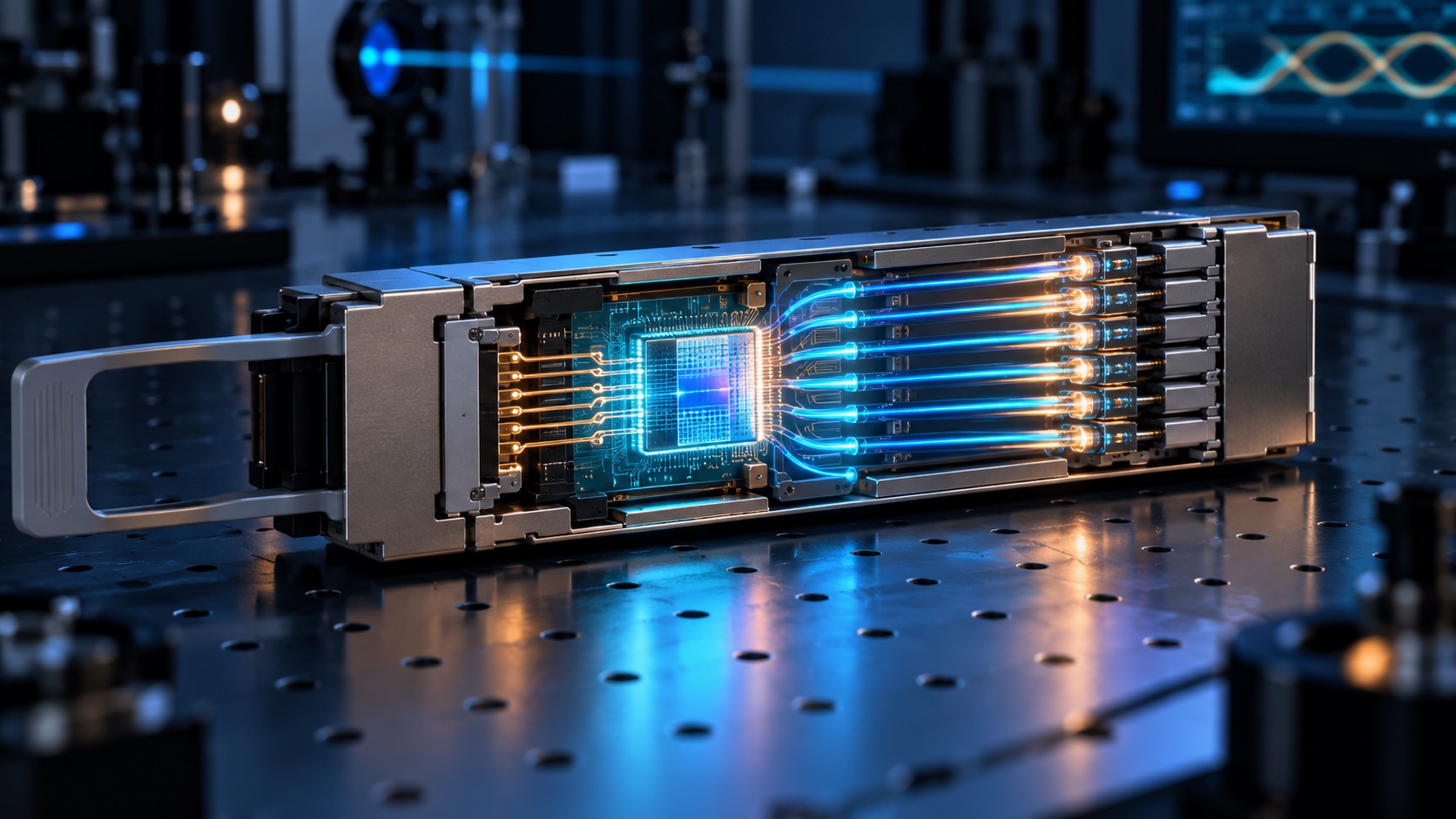

Coherent 展示採用 Marvell Ara 3nm PAM4 光學 DSP 的矽光 1.6T-DR8 光模組。模組的電介面與光介面均為每通道 200 Gb/s,代表產業從早期 800G 的 100G 通道轉向 1.6T 所需的 200G 通道。
雙方目標是相較前一代降低超過 20% 的 DSP 功耗。高密度交換器通常安裝數十個模組,面板端每增加一瓦,都會同步增加電力成本與冷卻負擔。
製程節點只描述其中一顆元件,不等於整體模組功耗。採購規格應要求最大功耗、外殼溫度範圍、風流條件、CMIS 行為、FEC 要求及實際主機互通測試。
矽光有助提高整合度與製造規模,但雷射架構、光纖耦合、DSP 韌體與散熱仍會決定可靠性,因此認證應覆蓋完整模組。
硅光与 DSP 如何分工
硅光平台负责调制器、波导等光学功能,DSP 则处理 PAM4 编码、均衡和时钟恢复。两者必须协同优化:DSP 更省电并不代表整模块一定低功耗,耦合损耗、激光效率、封装温度及主机信道同样关键。1.6T 实际上是交换芯片、主板、連接器、DSP、光子芯片和光纖接口的系统工程。
单个 DSP 的节能比例乘以数十个連接埠后,会影响风扇转速、面板热点和机架供电。但采购方应区分 DSP 功耗与整模块功耗,并確認测试流量、环境温度、FEC 条件以及典型值和最坏值。生產环境中,高进风温度或风扇異常时的热余量,往往比室温演示数据更重要。
批量部署前应在目标主机上檢查發射质量、接收靈敏度、纠错前误码、时延、DOM 准确性和固件表现,并透過老化与温度循环发现耦合或封装問題。供应链还需覆盖 DSP、硅光晶圆、激光器和封装产能,任何一环都可能限制交付。
架構與系統邊界
評估「1.6T 矽光模組採用 3nm DSP 降低功耗」時,不能只看單一晶片或模組。Coherent 的 1.6T DR8 展示結合 200G 電與光通道及 3nm DSP,目標將 DSP 功耗降低超過 20%,回應 AI 機房限制。量產鏈路還包括主機 SerDes、電通道、光引擎、連接器、光纖、接收端與 FEC。任何一段增加的損耗、功耗或溫度壓力,都可能抵消元件本身的優勢。因此,設計團隊應先固定距離、通道數、調變方式、光纖類型和環境範圍,再比較方案,並清楚區分技術展示、參考設計、工程樣品與已認證量產產品。
頻寬密度只有在平台能穩定供電和散熱時才有價值。功耗測試應涵蓋實際流量、滿埠配置和高溫條件,並計入雷射、控制電路與主機端重定時器。還要評估風道阻力、相鄰埠發熱、散熱器壓力及風扇降速或故障時的餘量。更低的模組標稱功耗不一定降低機房總能耗;合理指標應同時比較每比特功耗、單機架容量、冷卻餘量及相同總頻寬所需的光纖和連接器數量。
